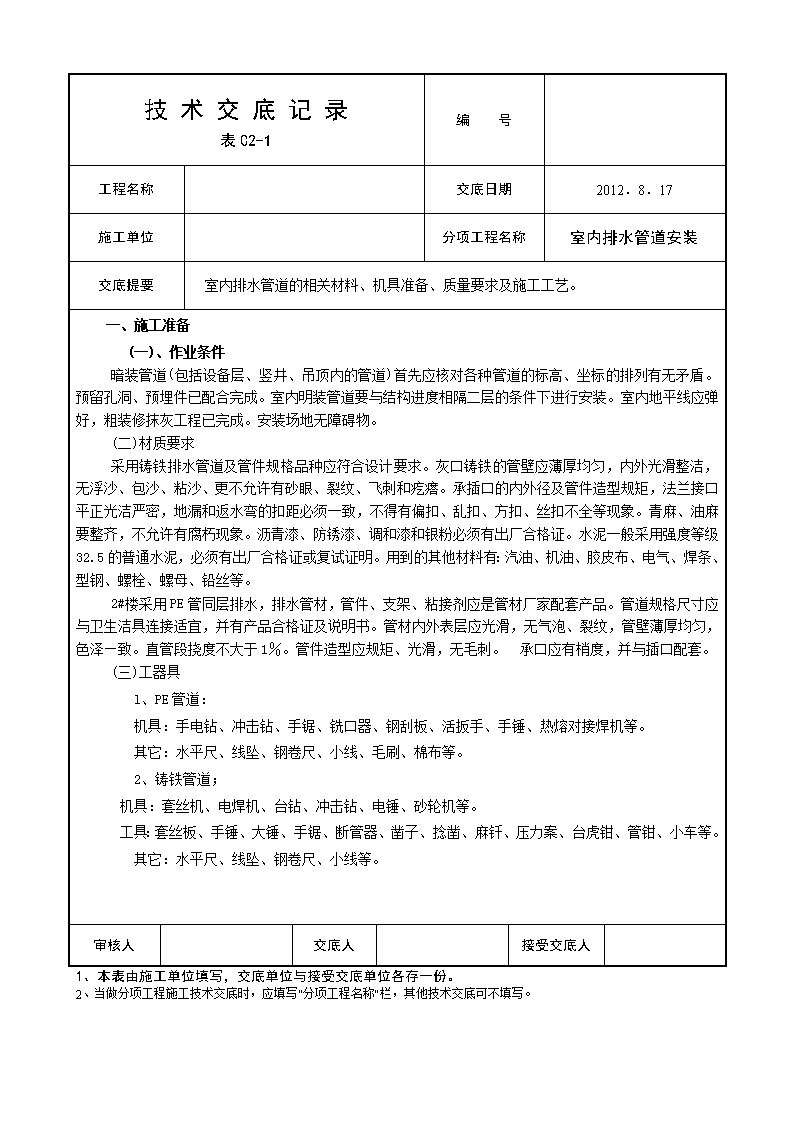

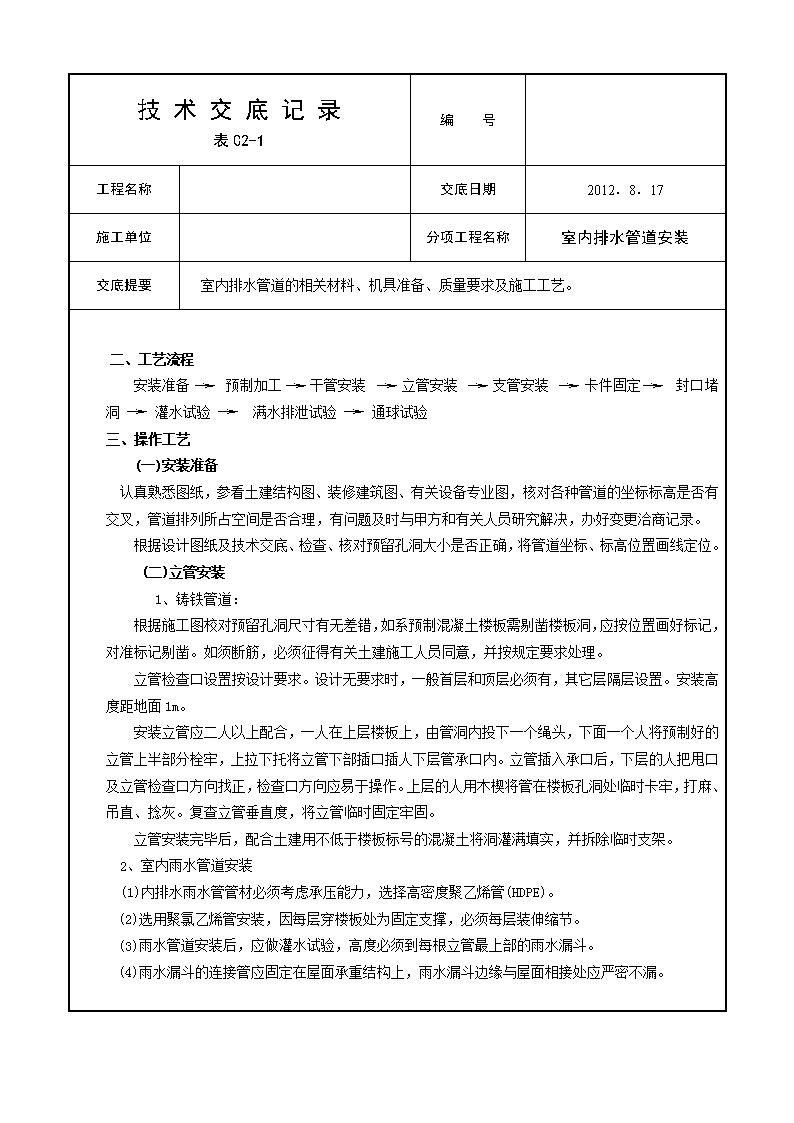

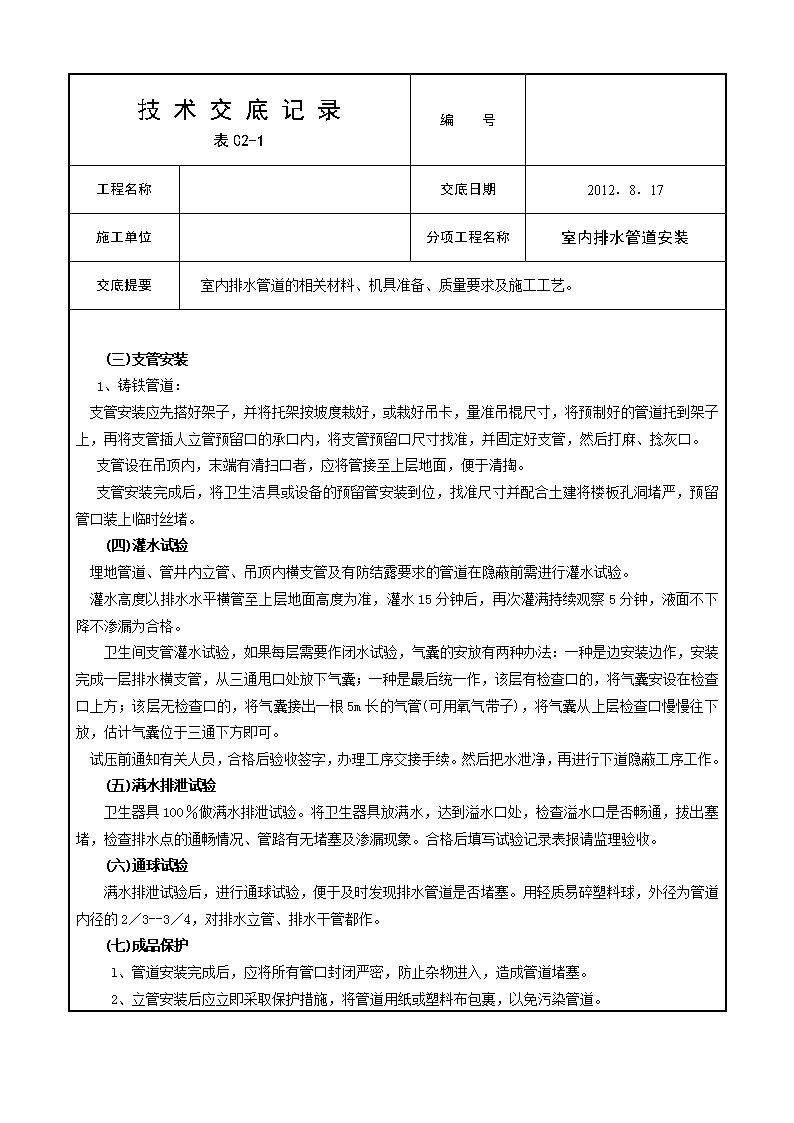

技术交底记录表C2-1编号工程名称交底日期2012．8．17施工单位分项工程名称室内排水管道安装交底提要室内排水管道的相关材料、机具准备、质量要求及施工工艺。一、施工准备(一)、作业条件暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。(二)材质要求采用铸铁排水管道及管件规格品种应符合设计要求。灰口铸铁的管壁应薄厚均匀，内外光滑整洁，无浮沙、包沙、粘沙、更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。水泥一般采用强度等级32.5的普通水泥，必须有出厂合格证或复试证明。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。2#楼采用PE管同层排水，排水管材，管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽—致。直管段挠度不大于1％。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。(三)工器具l、PE管道：机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、热熔对接焊机等。其它：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。2、铸铁管道；机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。工具：套丝板、手锤、大锤、手锯、断管器、凿子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。其它：水平尺、线坠、钢卷尺、小线等。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称交底日期2012．8．17施工单位分项工程名称室内排水管道安装交底提要室内排水管道的相关材料、机具准备、质量要求及施工工艺。二、工艺流程安装准备预制加工干管安装立管安装支管安装卡件固定封口堵洞灌水试验满水排泄试验通球试验三、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与甲方和有关人员研究解决，办好变更洽商记录。根据设计图纸及技术交底、检查、核对预留孔洞大小是否正确，将管道坐标、标高位置画线定位。(二)立管安装1、铸铁管道：根据施工图校对预留孔洞尺寸有无差错，如系预制混凝土楼板需剔凿楼板洞，应按位置画好标记，对准标记剔凿。如须断筋，必须征得有关土建施工人员同意，并按规定要求处理。立管检查口设置按设计要求。设计无要求时，一般首层和顶层必须有，其它层隔层设置。安装高度距地面1m。安装立管应二人以上配合，一人在上层楼板上，由管洞内投下一个绳头，下面一个人将预制好的立管上半部分栓牢，上拉下托将立管下部插口插人下层管承口内。立管插入承口后，下层的人把甩口及立管检查口方向找正，检查口方向应易于操作。上层的人用木楔将管在楼板孔洞处临时卡牢，打麻、吊直、捻灰。复查立管垂直度，将立管临时固定牢固。立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满填实，并拆除临时支架。2、室内雨水管道安装(1)内排水雨水管管材必须考虑承压能力，选择高密度聚乙烯管(HDPE)。(2)选用聚氯乙烯管安装，因每层穿楼板处为固定支撑，必须每层装伸缩节。(3)雨水管道安装后，应做灌水试验，高度必须到每根立管最上部的雨水漏斗。(4)雨水漏斗的连接管应固定在屋面承重结构上，雨水漏斗边缘与屋面相接处应严密不漏。 (三)支管安装1、铸铁管道：支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊棍尺寸，将预制好的管道托到架子上，再将支管插人立管预留口的承口内，将支管预留口尺寸找准，并固定好支管，然后打麻、捻灰口。支管设在吊顶内，末端有清扫口者，应将管接至上层地面，便于清掏。支管安装完成后，将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管口装上临时丝堵。(四)灌水试验埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。灌水高度以排水水平横管至上层地面高度为准，灌水15分钟后，再次灌满持续观察5分钟，液面不下降不渗漏为合格。卫生间支管灌水试验，如果每层需要作闭水试验，气囊的安放有两种办法：一种是边安装边作，安装完成一层排水横支管，从三通甩口处放下气囊；一种是最后统一作，该层有检查口的，将气囊安设在检查口上方；该层无检查口的，将气囊接出一根5m长的气管(可用氧气带子)，将气囊从上层检查口慢慢往下放，估计气囊位于三通下方即可。试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，再进行下道隐蔽工序工作。(五)满水排泄试验卫生器具100％做满水排泄试验。将卫生器具放满水，达到溢水口处，检查溢水口是否畅通，拔出塞堵，检查排水点的通畅情况、管路有无堵塞及渗漏现象。合格后填写试验记录表报请监理验收。(六)通球试验满水排泄试验后，进行通球试验，便于及时发现排水管道是否堵塞。用轻质易碎塑料球，外径为管道内径的2／3--3／4，对排水立管、排水干管都作。(七)成品保护l、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。2、立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道。 3、预留管口的临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。4、预制好的管道要码放整齐，垫平、垫牢、不得用脚踩或物压，也不得双层平放。5、不许在安装好的托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要作型钢支架固定。四、支架安装注意事项1)托吊卡架不牢固：由于剔洞深度不够，卡子无燕尾或被切断，埋设卡架洞内杂物未清理干净，又不浇水致使固定不牢。(2)管道支架选用不当：管道投人使用后造成支架不起作用，使管道变形，损坏，严重影响使用。(3)管道支架安装间距过大，标高不准，管道投人使用后，管子局部塌腰下沉，标高不准，严重影响管道使用。(4)以墙做支架，支架不均匀美观，系统局部不稳定，平直度及坡度难于保证。3、成品保护l、支架固定水泥未达到强度时，不得承重，以免造成支架松动。2、支架安装完成后，如有其它工程作业应对其保护。3、安装管道时不得重击支架。4、不能当其它承重的固定点。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
